Teraohmmeter

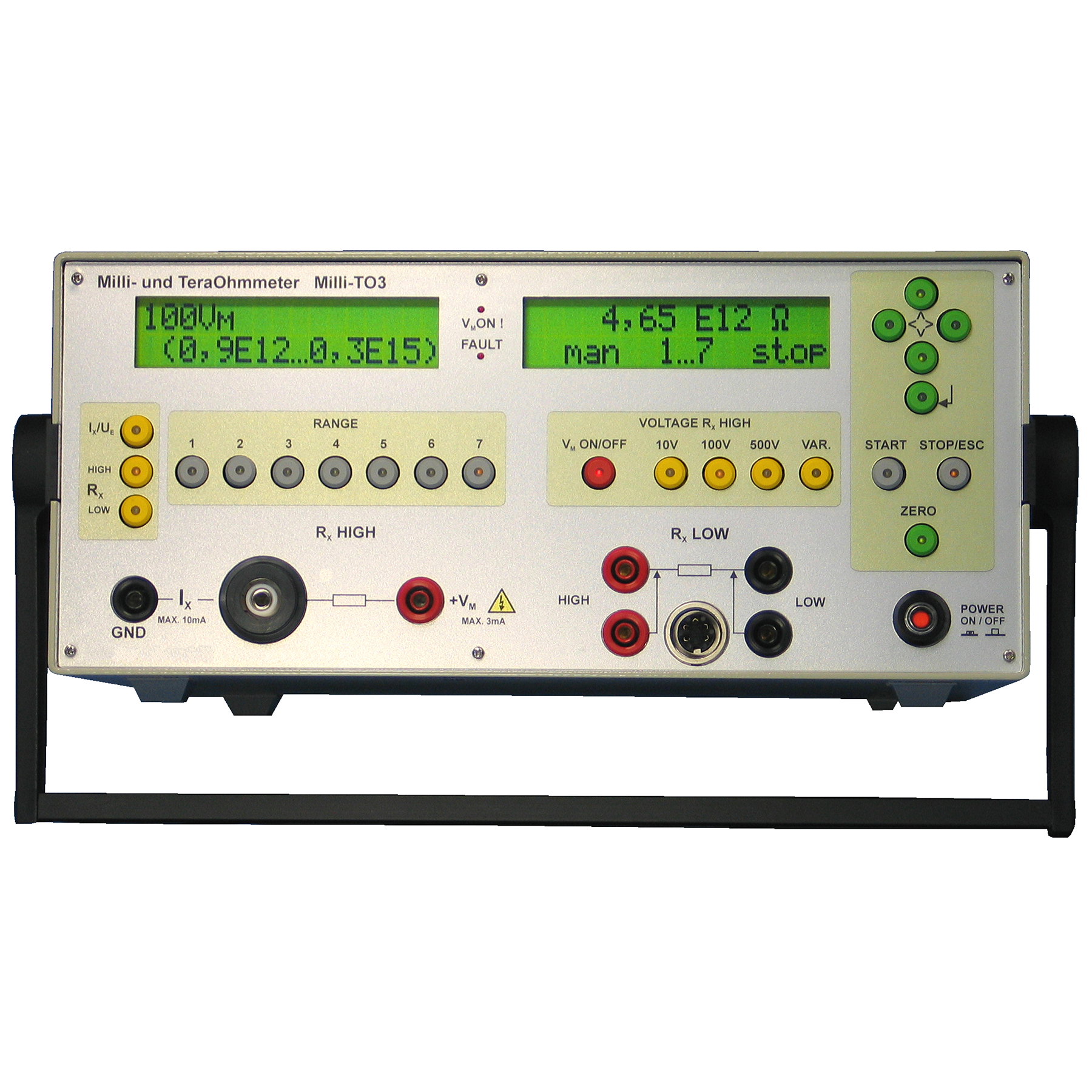

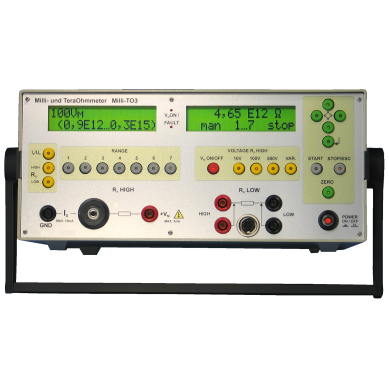

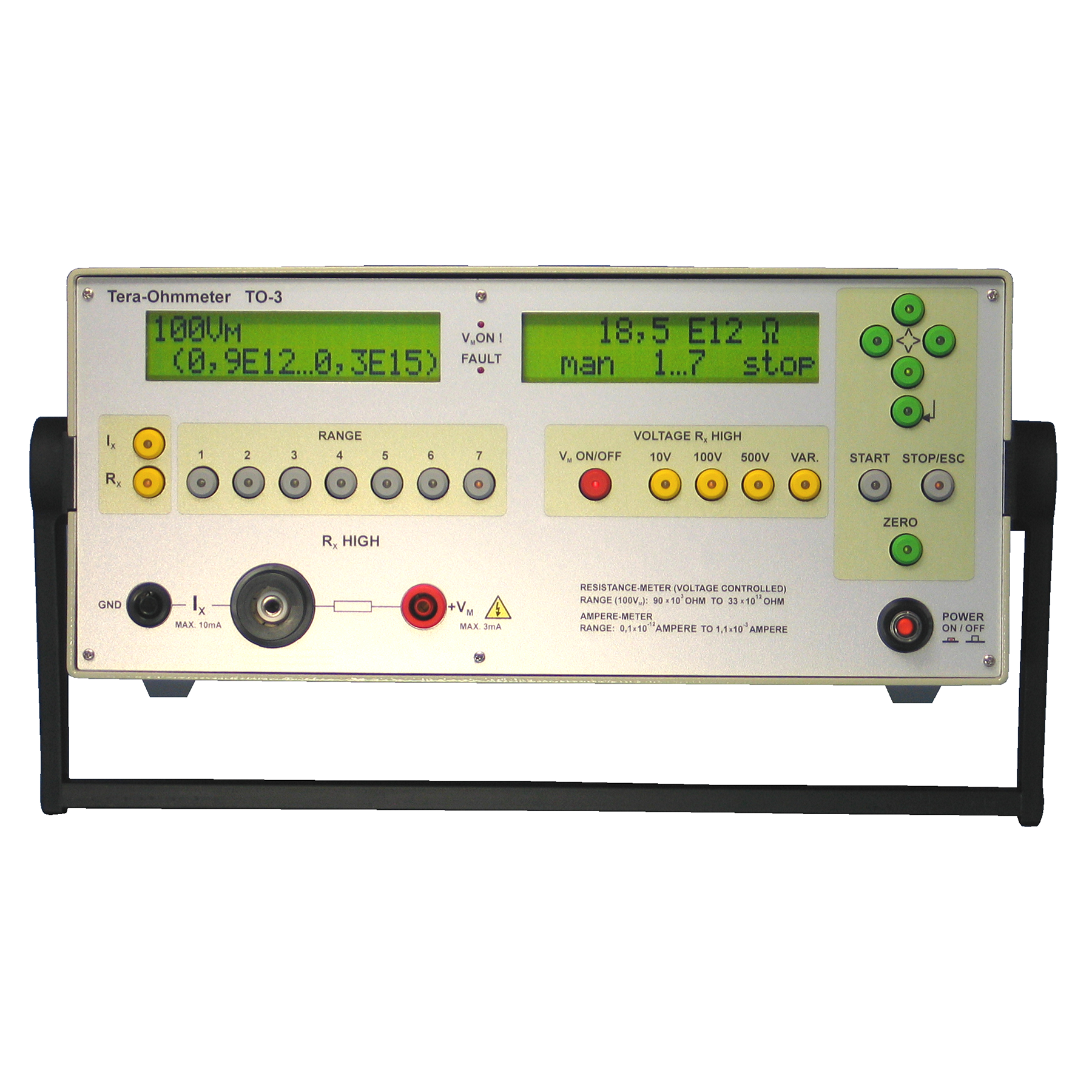

Teraohm- & Ampere-Meter Typ TO-3 | Milli- & Tera-Ohmmeter Typ mTO-3

Geräte zur Prüfung resistiver Werkstoffeigenschaften mittels Gleichspannungsverfahren

Die Mikroprozessor-gesteuerten Teraohmmeter erlauben die Bestimmung des Volumen-, Oberflächen- oder Ableitwiderstandes von Isolierstoffen und nichtmetallischen Werkstoffen, die Messung spezifischer Widerstände sowie kleiner Ströme. Der Widerstandsmessbereich umfasst

• 0,9 kΩ ... 1,6 pΩ [TO-3]
• 10 µΩ ... 180 kΩ und 0,9 kΩ ... 1,6 pΩ [mTO-3]

Leistungsmerkmale / Ausstattung:

• Aluminiumgehäuse mit Trage- und Aufstellgriff
• 2 Flüssigkristallanzeigefelder, jeweils 2-zeilig
• 7 Messbereiche, Umschaltung manuell & automatisch
• Messbeginn/Messende über Tastendruck oder Timer
• Steuerung über Gerätetasten oder RS232-Schnittstelle
• Grenzwertsignalisierung über Summer oder Kontakt
• Messspannungsquelle: dauerkurzschlussfest

Optionales Zubehör:

• Schutzringelektroden, DIN IEC 60093-konform
• Ableitelektroden gem. DIN EN 61340-2-3, etc.
• Hochohm-Schirmkammern, Hochohm-Messkabel
• Niederohm-Kelvinzangen, Niederohm-Messkabel
• Vierpolelektroden gem. DIN EN ISO 3915

Normen und Prüfvorschriften:

• DIN EN 62631-3-1:2017-01; VDE 0307-3-1:2017-01
• DIN EN 62631-3-2:2016-10; VDE 0307-3-2:2016-10
• DIN IEC 61340-4-1; DIN EN 1149-1/-2; DIN 53482

Zubehör:

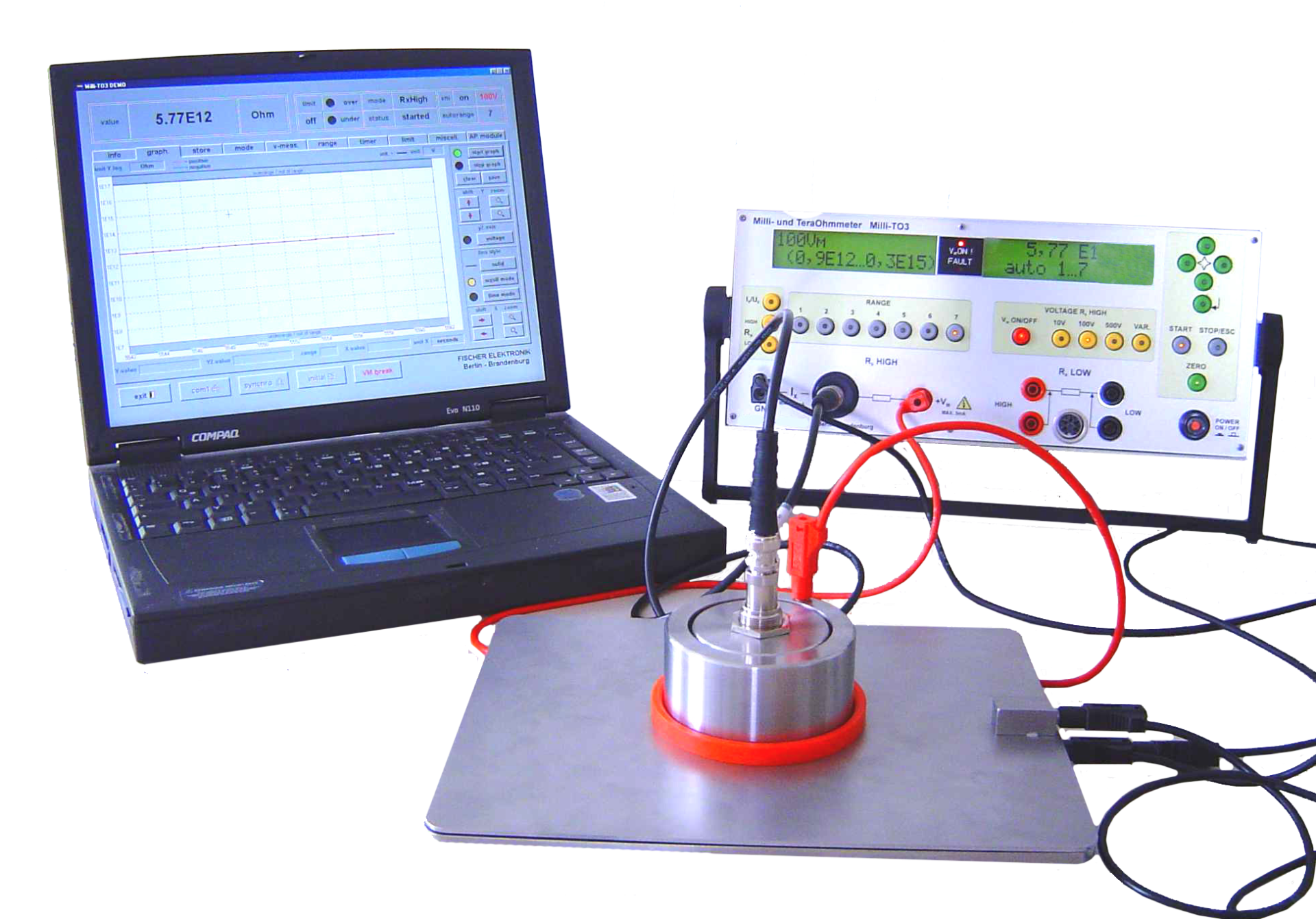

Schutzringelektrode SE 50

• Elektrode für Messungen von Oberflächen- und Volumenwiderständen nach DIN/ IEC 60093
• Innere Messfläche: 1963,5 mm2 (Ø 50 mm)
• Schutzring: Ø 80 mm AD, Ø 60 mm ID
• Resultierender Messspalt: 5 mm
• Effektive Messfläche: 23,76 cm2
• Maximale Messspannung: 500V
• Weitere Elektroden für Messungen im Hochohm- bzw. Niederohm-Bereich auf Anfrage.
